Lo scambiatore di calore a piastra di rame è uno scambiatore di calore a piastra di refrigerazione che è progettato per fornire uno scambio di calore efficiente tra due fluidi.Si tratta di uno scambiatore di calore a piattaforma acqua-acqua con una pressione di progettazione di 4.5 MPa che possono essere collegati in vari modi, come ad esempio SAE flange, flange, filo maschio, filo femmina e saldatura.Questo scambiatore di calore a piatto è in grado di sopportare temperature comprese tra -196°C e 225°C, che lo rende un'ottima opzione per molte applicazioni industriali.che lo rende una scelta ideale per una vasta gamma di industrie.
Caratteristiche:
- Nome del prodotto: scambiatore di calore in lamiera di rame
- Tipo di connessione: SAE a fianco, a fianco, filo maschio, filo femmina, saldatura
- Pressione di progettazione: massimo 4,5 MPa
- Pressione massima: 4,5 MPa
- Temperatura di progetto: -196°C→ 225°C
- Temperatura massima: 225°C
- Caratteristica speciale: evaporatore a piastra brasata, scambiatore di calore a piastra di materiale di rame, scambiatore di calore a piastra raffreddatore
Parametri tecnici:
| Parametro |
Valore |
| Materiale |
Acciaio |
| Temperatura massima |
225°C |
| Tasso di flusso |
8→300 m3/h |
| Tipo di connessione |
SAE Flanche, Flanche, filo maschio, filo femmina, saldatura |
| Garanzia |
Un anno |
| Tipo |
Scambiatore di calore a piastra |
| Temperatura di progetto |
-196°C→ 225°C |
| Codice S.A. |
8419500090 |
| Dimensione |
Personalizzabile |
| Pressione di progettazione |
Max 4,5 MPa |
| TIPO |
B(mm |
C(mm |
D (mm) |
E (mm) |
Spessore
(mm)
|
Peso ((Kg) |
Flusso massimo (m3/h) |
Pressione di progettazione (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |

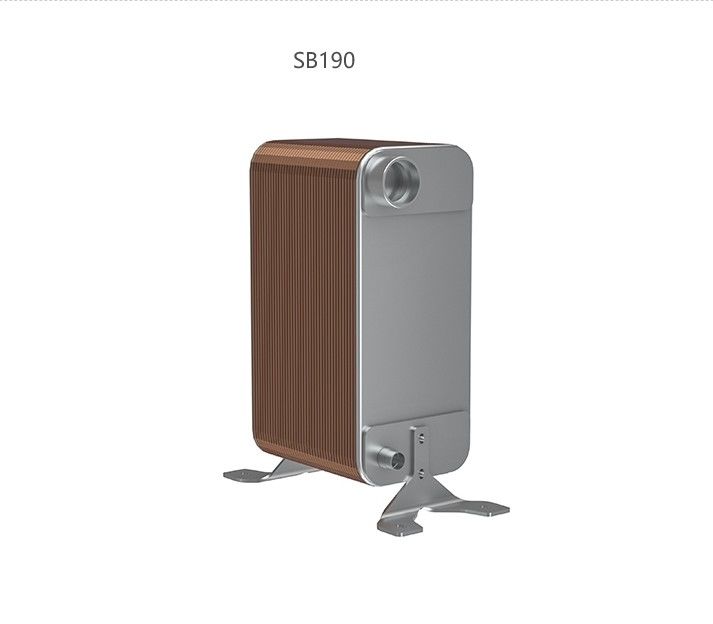

| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1,8N |
300 |
3/4.5 |
Applicazioni:
IlScambiatore di calore in lamiera di rameè prodotto da Tenkai con certificazione ISO. È realizzato in materiale di rame con dimensioni personalizzabili. La quantità minima di ordine è 1 pacchetto di legno e il prezzo è competitivo.I dettagli dell'imballaggio sono in legno e il tempo di consegna è entro cinque giorni lavorativi. Supporta termini di pagamento T/T, L/C, D/P e la capacità di fornitura è di 4500 pezzi/mese. La garanzia è di un anno e il tipo di connessione è SAE Flanged, Flanged, Male Thread, Female Thread, Soldering.La temperatura massima che può tollerare è di 225°C..
Lo scambiatore di calore a piastra di rame è ampiamente utilizzato negli scambiatori di calore a pompa di calore.È anche molto resistente e affidabile, il che lo rende un'ottima scelta per uso industriale.
Per coloro che cercano uno scambiatore di calore efficiente, lo scambiatore di calore in lamiera di rame è la scelta perfetta.rendendolo una scelta ottimale per applicazioni sia commerciali che residenzialiCon le sue eccellenti prestazioni e durabilità, è sicuro di fornire anni di servizio affidabile.
Personalizzazione:
Il nostroScambiatore di calore in lamiera di rameè una scelta ideale per le vostre esigenze di scambiatori di calore pompa di calore o piatto raffreddatore.Scambiatore di calore a piastra brasata in rameCon una temperatura massima di 225°C e una pressione massima di 4,5 MPa, e un flusso di 8→300 m3/h.
Marchio:Tenkai
Luogo di origine:Cina
Certificazione:ISO
Quantità minima d'ordine:1 confezione in legno
Prezzo:Competitività
Dettagli della confezione:Confezione in legno
Tempo di consegna:Entro cinque giorni lavorativi
Condizioni di pagamento:T/T, L/C, D/P
Capacità di approvvigionamento8000 pezzi/mese
Temperatura massima:225°C
Pressione di progetto:Max 4,5 MPa
Flusso:8→300 m3/h
Pressione massima:4.5Mpa
Materiale:Acciaio
Supporto e servizi:
Supporto tecnico e manutenzione degli scambiatori di calore in lamiera di rame
Forniamo una gamma di opzioni di supporto tecnico e di assistenza per garantire le prestazioni ottimali del vostro scambiatore di calore a piastra di rame.I nostri tecnici esperti sono a vostra disposizione per aiutarvi a risolvere eventuali problemi che potreste incontrare.
Offriamo anche servizi di manutenzione preventiva per gli scambiatori di calore in lamiera di rame, che possono aiutare a identificare i potenziali problemi prima che diventino problemi costosi.I nostri tecnici sono addestrati per ispezionare gli scambiatori di calore per segni di usura e deterioramento.
Forniamo pezzi di ricambio e componenti per gli scambiatori di calore in lamiera di rame, comprese guarnizioni, guarnizioni e altri componenti.Forniamo anche pezzi di ricambio per gli scambiatori di calore in lamiera di rame che sono stati danneggiati o consumati.
Ci impegniamo a fornire la massima qualità di supporto tecnico e di servizio per i vostri scambiatori di calore in lamiera di rame.
Imballaggio e trasporto:
Imballaggio e spedizione degli scambiatori di calore in lamiera di rame
Gli scambiatori di calore in lamiera di rame saranno spediti su pallet di legno e fissati con fili forti e avvolgimento restrittivo.I pallet verranno collocati in scatole di cartone per una maggiore protezione durante il transitoUna lista completa di imballaggio sarà inclusa con ogni spedizione.
