BPHE Riduzione dell'inquinamento e scalazione di percorsi di flusso ineguali scambiatore di calore a piastra di caldaia

BPHE Riduzione dell'inquinamento e scalazione di percorsi di flusso ineguali scambiatore di calore a piastra di caldaia

Introduzione del prodotto:

Il percorso di flusso ineguale e'un tipo di brevetto innovativo, che proveniente da uno scambiatore di calore brasato, questo tipo di percorso di flusso ineguale significa che e'diverso per freddo e calore per il volume del percorso.E'vantaggioso approfittare di un ragionevole calo di pressione su entrambi i fianchi., se ci sono diversi flussi o diverse proprietà del fluido, ad esempio olio e acqua, o diverse ragionevoli diminuzioni di pressione necessarie su due fianchi.In tal modo la quantità di piastre di scambiatori di calore in unità è ridotta al minimo., in alcuni casi, la quantità di scambiatori di calore sotto lo stesso carico max diminuisce del 25%. Il volume del percorso del lato primario è del 25% maggiore di quello del lato secondario.

È un tipo specifico di progettazione di scambiatori di calore che consente diverse velocità di flusso o percorsi di flusso per i due fluidi scambiati.i canali o i passaggi per i fluidi caldi e freddi non sono simmetrici, il che significa che un fluido può avere un flusso più lungo o più stretto rispetto all'altro fluido.

Caratteristiche e vantaggi degli scambiatori di calore a piastra brasata con percorso di flusso irregolare:

1. Ottimizzazione del flusso: BPHEs di percorso di flusso non uguale consentono l'ottimizzazione dei flussi per ciascun fluido per soddisfare requisiti specifici.lo scambiatore di calore può essere adattato per ottenere le prestazioni di trasferimento di calore desiderate e i differenziali di temperatura tra i fluidi.

2. Efficienza migliorata del trasferimento di calore: la progettazione del percorso di flusso ineguale consente un'efficienza migliorata del trasferimento di calore ottimizzando la velocità e il tempo di permanenza dei fluidi.Ciò può comportare un miglioramento dei coefficienti di trasferimento del calore e delle prestazioni complessive del sistema.

3. Controllo dell'approccio della temperatura: BPHEs di percorso di flusso disuguale possono aiutare a controllare l'approccio della temperatura, che si riferisce alla differenza di temperatura tra i fluidi caldi e freddi all'uscita dello scambiatore.Aggiustando i percorsi di flusso, l'approccio a temperatura può essere ridotto al minimo, portando a un trasferimento di calore più efficiente e a un consumo energetico ridotto.

4. Flessibilità nella progettazione del sistema: la progettazione del percorso di flusso ineguale fornisce flessibilità nella progettazione del sistema, consentendo la personalizzazione in base ai requisiti specifici dell'applicazione.Esso consente di adattare lo scambiatore di calore per gestire diverse portate, proprietà del fluido e prestazioni di trasferimento di calore desiderate.

5. Riduzione dell'inquinamento e della scalabilità: la configurazione del percorso di flusso ineguale può aiutare ad attenuare i problemi di inquinamento e scalabilità.riduce la probabilità di formazione di depositi sulle superfici di trasferimento del calore, con conseguente miglioramento dell'efficienza operativa e lunghi intervalli di manutenzione.

6. Compatto e di risparmio di spazio: come altri scambiatori di calore a piastra brasata, i BPHE con percorso di flusso ineguale hanno un design compatto e di risparmio di spazio a causa della disposizione delle piastre impilate.Ciò li rende adatti per impianti in cui lo spazio è limitato o in cui è necessaria un'alta superficie di trasferimento del calore in un piccolo spazio.

7. Ampia gamma di applicazioni: i BPHE con percorso di flusso ineguale trovano applicazioni in vari settori che richiedono un trasferimento di calore efficiente con diverse velocità di flusso, come sistemi HVAC, processi industriali,refrigerazione, e reti di teleriscaldamento/raffreddamento.

Laboratorio:

Area di prova:

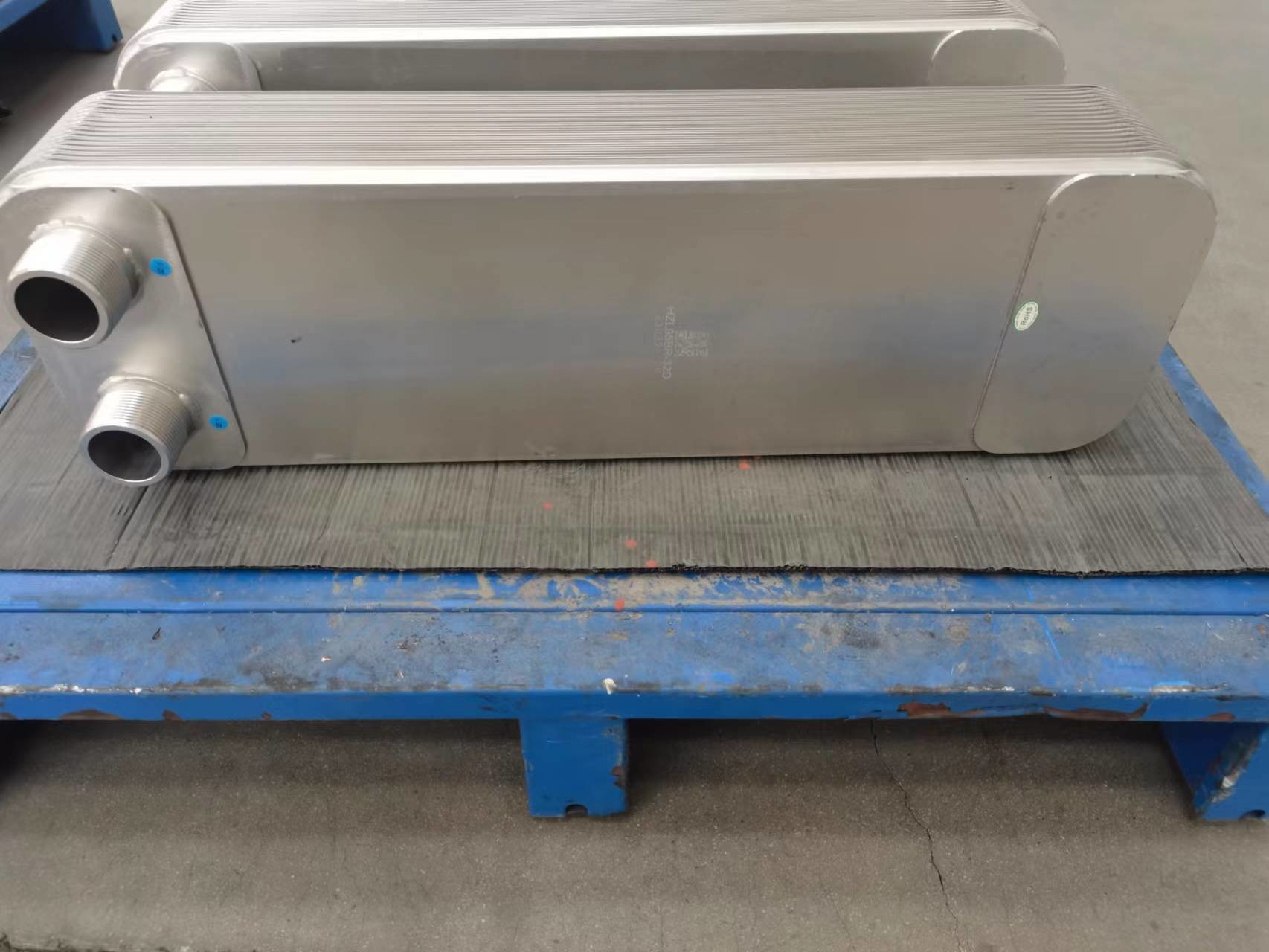

Immagine:
