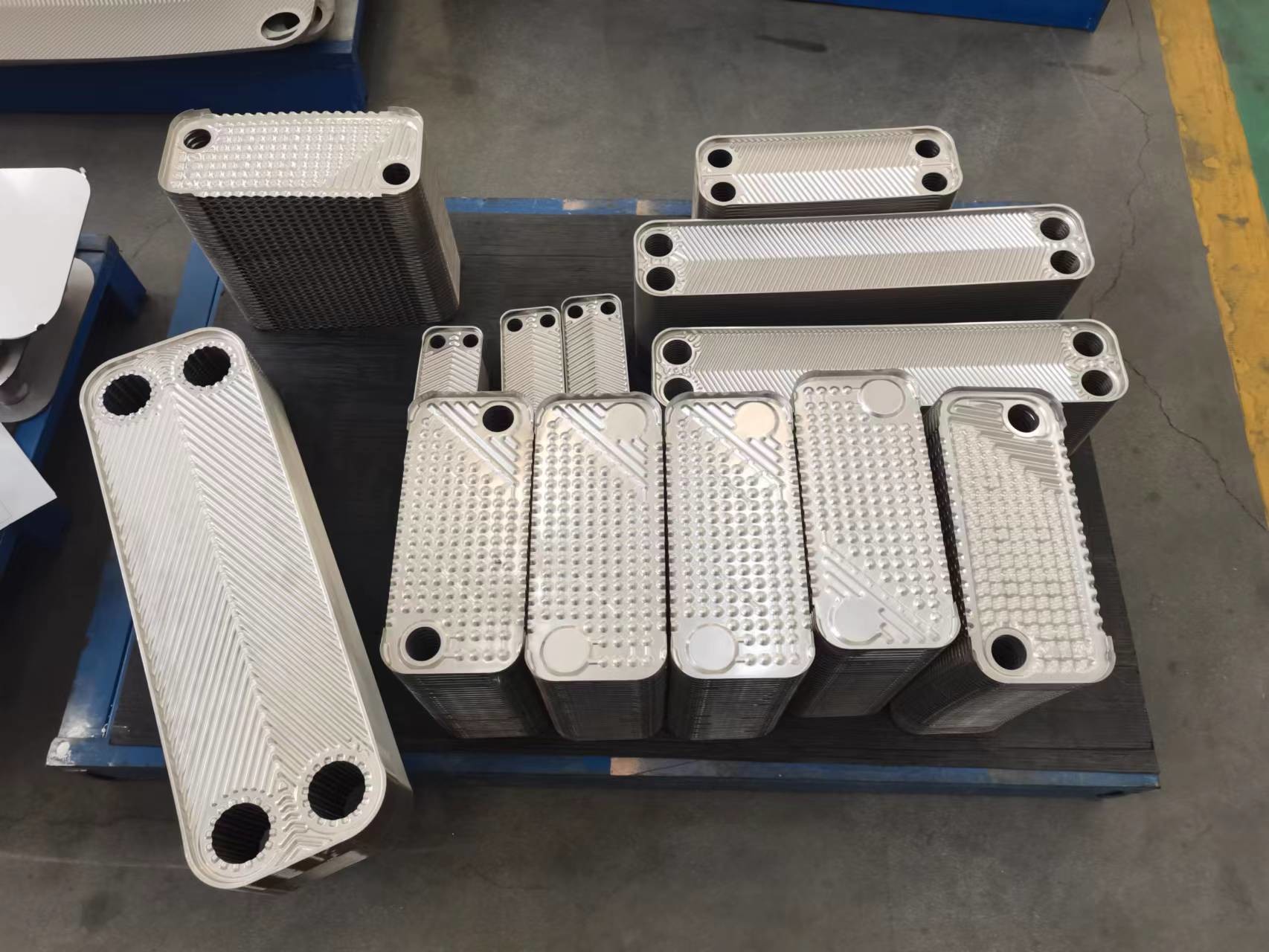

Scambiatori di calore a piastra brasata Ricupero di calore, pompe di calore e applicazioni domestiche di acqua calda
Introduzione:
Uno scambiatore di calore a piastre brasate è un tipo di dispositivo di trasferimento di calore che utilizza la tecnologia di brasatura per unire assi metallici.in acciaio inossidabile e sono disposti in un modello ondulato.
Gli scambiatori di calore a piastre brasate sono costituiti da più piastre impilate insieme e legate in modo permanente mediante un processo di brasatura.si scioglie e scorre nei canali ondulatiQuesta tecnica di brasatura garantisce un'eccellente conduttività termica e integrità strutturale.
Il design ondulato delle piastre migliora il trasferimento di calore creando turbolenze nel flusso del fluido, aumentando la superficie di contatto tra i fluidi, con conseguente efficiente scambio di calore.Le dimensioni compatte e la struttura leggera degli scambiatori di calore a piastre brasate consentono di utilizzare impianti a risparmio di spazio.
Lo scambiatore di calore di brasatura a flusso diagonale è speciale per aria condizionata centrale, frigorifero industriale, sistema di pompa di calore su larga scala, ecc....uso di fluidi frigoriferi in compressore duplex,La sua potenza di trasferimento di calore massima può raggiungere i 600 kW., in particolare la progettazione ottimizzata del fluido frigorifero di tipo R410A nella struttura.
3in1 scambiatore di calore a piastra, possiamo chiamarlo asciugatore d' aria scambiatore di calore a piastra, nome abbreviato con asciugatore frigorifero.
Include l' evaporatore, il separatore gas-acqua e il precooler.
Prefreddatore:
Scambiatore di calore per aria fredda e aria ad alta temperatura, risparmio di dissipazione di energia per compressore. non condensazione in uscita e direttamente messo in uso.
Evaporatore:
L' acqua si è congelata a causa dell' aria compressa.
Separatore gas-acqua:
Gas e acqua separati, aria asciutta, niente blocchi, facile manutenzione.
Tre in uno, elevata efficienza di trasferimento di calore, piccolo volume, risparmio di spazio, elimina completamente l' acqua, elimina i problemi di intasamento.
| TIPO |
B(mm |
C(mm |
D (mm) |
E (mm) |
Spessore
(mm)
|
Peso ((Kg) |
Flusso massimo (m3/h) |
Pressione di progettazione (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1,8N |
300 |
3/4.5 |
