Descrizione del prodotto:
Copper Brazed Plate Heat Exchanger è un tipo di scambiatore di calore a piastre che viene utilizzato per applicazioni acqua-acqua.fornendo un design compatto e a risparmio di spazioQuesto scambiatore di calore è progettato con un evaporatore a piattaforma brasata in grado di sostenere una portata fino a 300 m3/h e temperature di progettazione comprese tra -196°C e 225°C.E' anche in grado di resistere a una temperatura massima di 225°CQuesto scambiatore di calore è costruito in rame di alta qualità per garantire affidabilità e durata a lungo termine.
Caratteristiche:
- Nome del prodotto:Scambiatore di calore in lamiera di rame
- Pressione massima:4.5Mpa
- Flusso:8→300 m3/h
- Materiale:Acciaio
- Dimensione:Personalizzabile
- Garanzia:Un anno
- Applicazioni:Scambiatore di calore a piastra di acqua, scambiatore di calore a piastra di riscaldamento
Parametri tecnici:
| Parametro |
Valore |
| Tasso di flusso |
8→300 m3/h |
| Materiale |
Acciaio |
| Pressione massima |
4.5Mpa |
| Tipo |
Scambiatore di calore a piastra |
| Pressione di progettazione |
Max 4,5 MPa |
| Temperatura massima |
225°C |

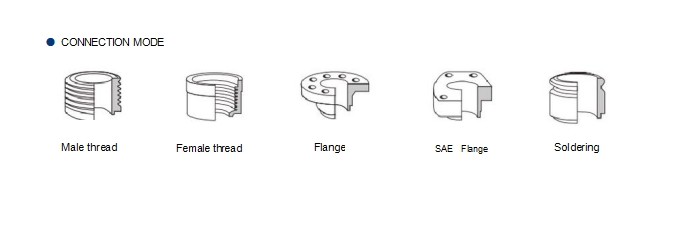

| Tipo di connessione |
SAE Flanche, Flanche, filo maschio, filo femmina, saldatura |
| Codice S.A. |
8419500090 |
| Dimensione |
Personalizzabile |
| Garanzia |
Un anno |
| TIPO |
B(mm |
C(mm |
D (mm) |
E (mm) |
Spessore
(mm)
|
Peso ((Kg) |
Flusso massimo (m3/h) |
Pressione di progettazione (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1,28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |

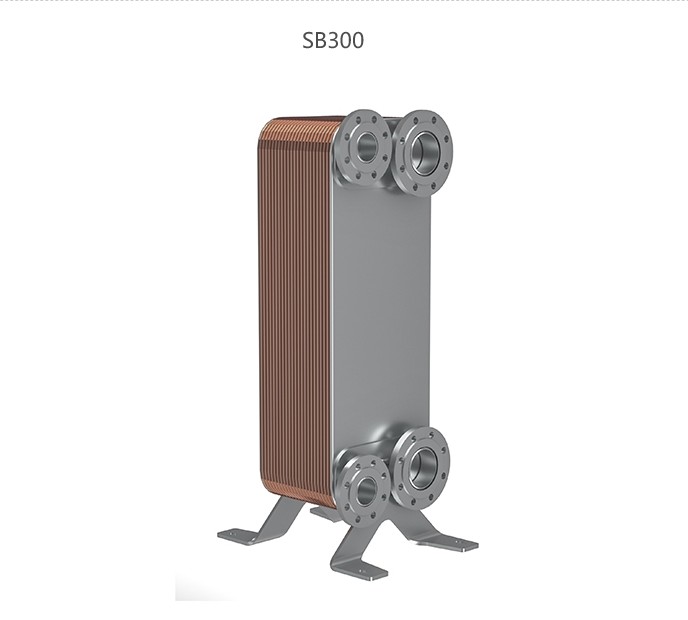

| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2,675N |
20+1,26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1,8N |
300 |
3/4.5 |
Applicazioni:
Scambiatore di calore in lamiera di rame
Lo scambiatore di calore a piastra di rame Tenkai è un tipo di attrezzatura di trasferimento di calore industriale ampiamente utilizzata in settori come HVAC, refrigerazione e ingegneria chimica.Si tratta di una soluzione affidabile ed efficiente per il trasferimento di calore, con un flusso elevato di 8→300m3/h e una garanzia di un anno. È certificato ISO ed è disponibile in una varietà di tipi di connessione, come SAE flanged, flanged, filo maschio, filo femmina,e saldaturaLa quantità minima di ordine è 1 pacchetto di legno e il tempo di consegna è entro cinque giorni lavorativi.Lo scambiatore di calore a piastra di rame Tenkai è un prodotto a prezzi competitivi in grado di soddisfare le richieste di vari scambiatori di calore a piastra di acqua, evaporatore a piastra brasata, scambiatore di calore a piastra di refrigerazione e scambiatore di calore a piastra di rame.
Personalizzazione:
Servizio di scambiatori di calore per piastre di rame personalizzato da Tenkai
- Marchio:Tenkai
- Luogo di origine:Cina
- Certificazione:ISO
- Quantità minima d'ordine:1 confezione in legno
- Prezzo:Competitività
- Dettagli della confezione:Confezione in legno
- Tempo di consegna:Entro cinque giorni lavorativi
- Condizioni di pagamento:T/T, L/C, D/P
- Capacità di approvvigionamento8000 pezzi/mese
- Temperatura massima:225°C
- Pressione di progetto:Max 4,5 MPa
- Garanzia:Un anno
- Flusso:8→300 m3/h
- Tipo:Scambiatore di calore a piastra
- Caratteristiche principali:Materiale di rame scambiatore di calore a piastra, scambiatore di calore a pompa di calore, scambiatore di calore a piastra acqua-acqua
Supporto e servizi:
Supporto tecnico e manutenzione degli scambiatori di calore in lamiera di rame
Il nostro team tecnico fornisce un supporto tecnico completo e il servizio per il nostro scambiatore di calore in lamiera di rame.Abbiamo un team di ingegneri e tecnici esperti che possono rispondere a qualsiasi domanda o fornire soluzioni a qualsiasi problema tecnico che si possa avere con il nostro prodottoIl nostro team è disponibile 24 ore su 24 per garantire un servizio clienti tempestivo ed efficace.
Offriamo anche servizi di installazione e manutenzione per i nostri scambiatori di calore in lamiera di rame.Il nostro team di tecnici esperti può installare e mantenere rapidamente ed efficacemente i nostri prodotti per garantire prestazioni ottimaliPossiamo anche fornire servizi di risoluzione dei problemi e di riparazione in caso di malfunzionamento o guasto.
Se avete domande o desiderate discutere del nostro supporto tecnico e servizio per il nostro scambiatore di calore in lamiera di rame, non esitate a contattarci.Il nostro team è disponibile per rispondere alle vostre domande e fornire assistenza.
Imballaggio e trasporto:
Imballaggio e spedizione degli scambiatori di calore in lamiera di rame
Lo scambiatore di calore in lamiera di rame viene imballato in una scatola di cartone e poi spedito in una cassa di legno.L'imballaggio comprende anche il materiale di imballaggio appropriato per proteggere lo scambiatore di calore dagli impatti esterni durante il processo di spedizione.
